XD05PRO MCU 업그레이드

V0.7 펌웨어는 ES9039SPRO, AK4499, BD34301, WM8741, R2R 모든 DAC 카드와 호환됩니다.

**업그레이드 보드 설치

① 기기의 전원을 꺼줍니다.

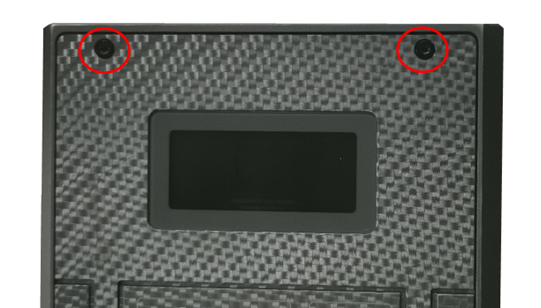

② DAC 백커버 나사를 육각드라이버로 제거하고 백커버를 열어줍니다.

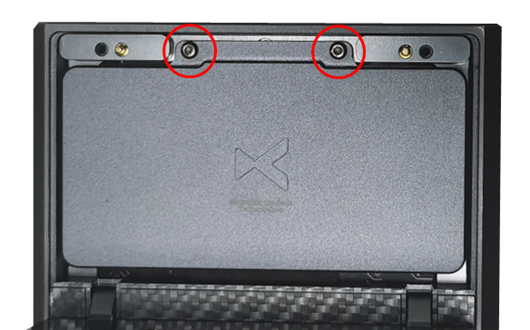

③ DAC 모듈의 나사를 제거하고 DAC 모듈을 꺼내 놓습니다

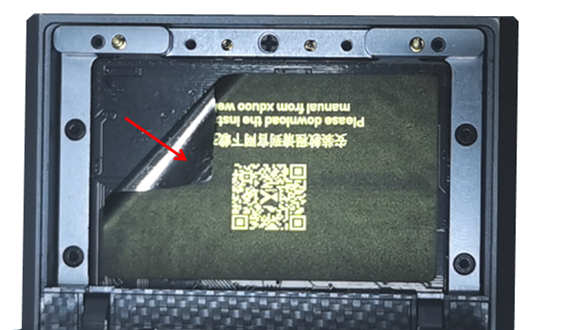

④ 메인보드에 부착된 스티커를 모두 제거합니다.

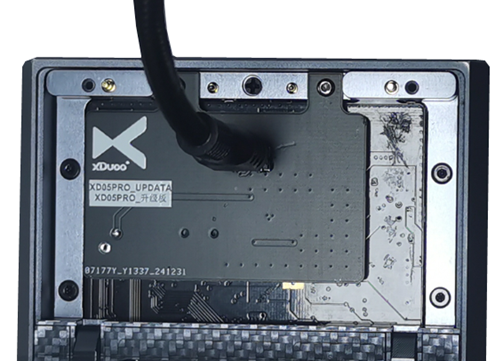

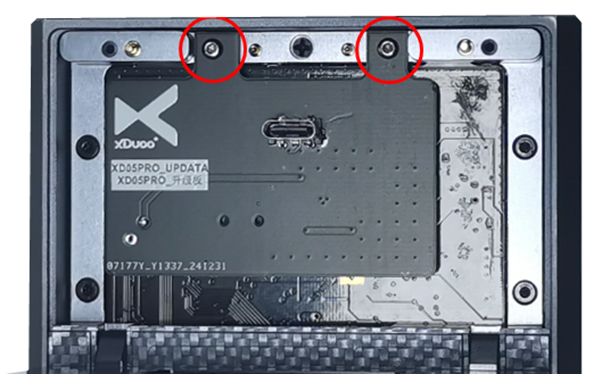

⑤ 아래 그림과 같이 XD05PRO 업그레이드 보드를 DAC 모듈의 나사 구멍에 잠급니다.

⑥ 설치 후 컴퓨터의 USB 포트를 보드의 USB 포트와 연결합니다.

(XD05PRO는 빨간불이 켜집니다)

**Ch341ser 드라이버 설치

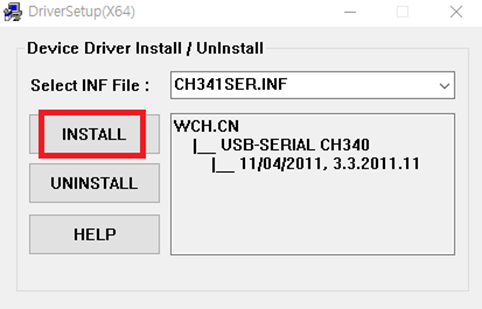

① ch341ser 드라이브를 두 번 클릭하여 설치합니다.

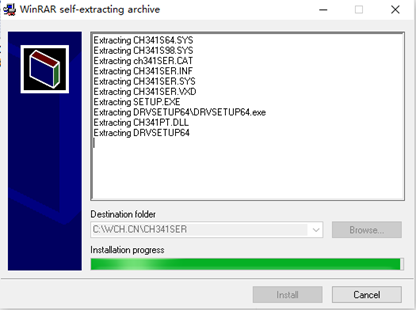

② 설치 과정

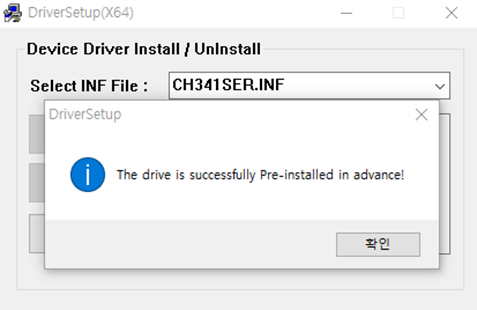

③ 클릭해서 설치하면 사진과 같이 설치가 완료됩니다.

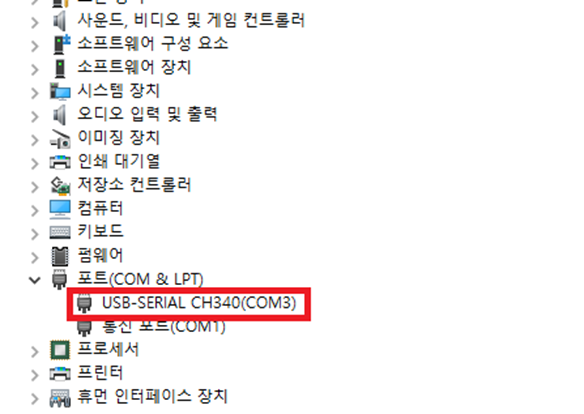

④ 제어판 - 장치관리자로 들어가 포트 항목에서 USB-SERIAL CH340이 표시되면 아래의

“USB-SERIAL CH340이 발견되지 않을 경우”를 스킵하여 펌웨어 업데이트 항목으로 이동하시면 됩니다.

**USB-SERIAL CH340이 발견되지 않을 경우

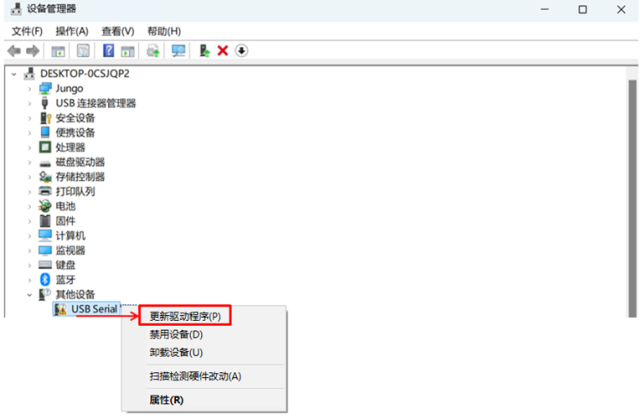

① 포트 항목이 아닌 다른 장치 항목으로 이동하여 ‘USB Serial’이 있는지 확인하고

이어서 우클릭 후 “드라이버 업데이트”를 눌러줍니다.

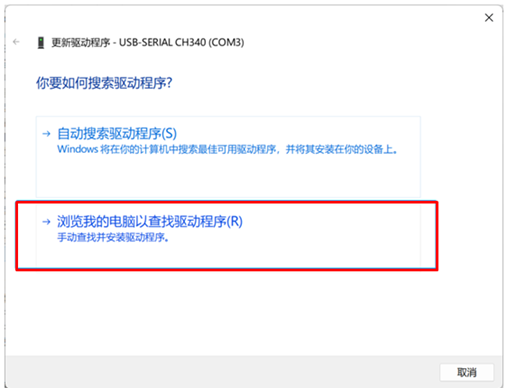

② 이어서 표시되는 창에서는 “내 컴퓨터에서 드라이버 찾아보기”를 눌러줍니다.

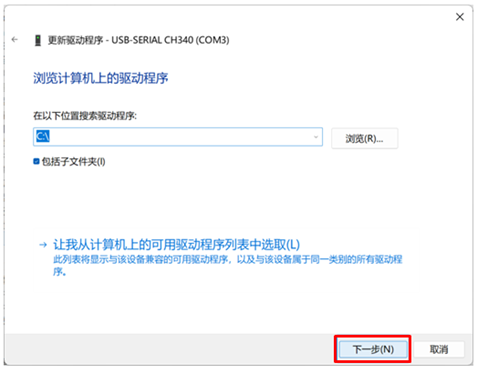

③ 바로 다음을 눌러줍니다.

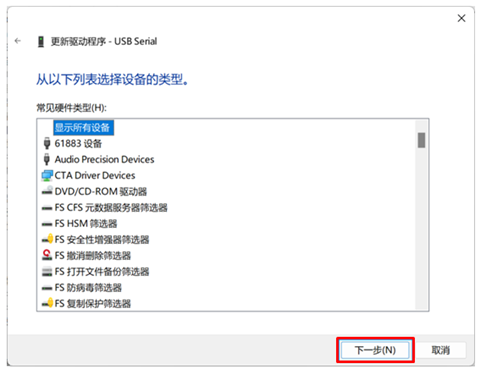

④ 바로 다음을 눌러줍니다.

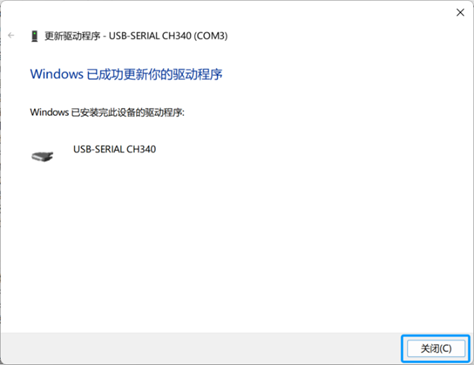

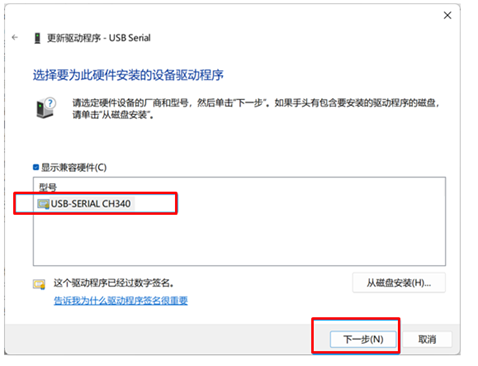

⑤  ‘USB-SERIAL CH340’을 클릭 후 다음을 누르면 업데이트가 완료됩니다.

**펌웨어 업데이트

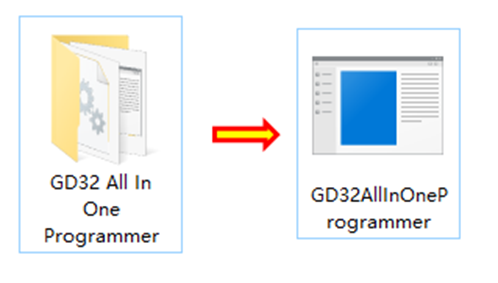

① “GD32 All In One Programmer”을 열고 GD32 All In One Programmer.exe 파일을 실행시켜 줍니다. *실행 전 기기와 PC가 연결되어 있는지 꼭 확인해 주세요.

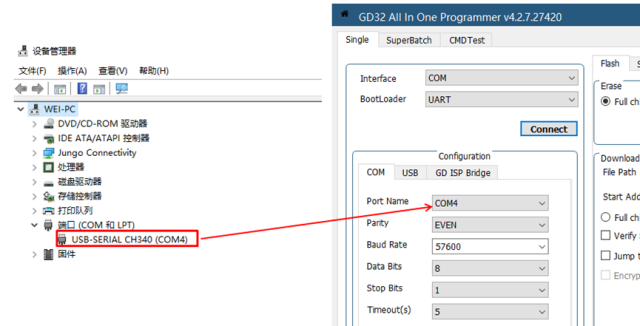

② ‘Port Name’ 칸에 장치관리자에 표시된 동일한 포트를 선택해 주세요.

③ ‘Connect’를 클릭해 줍니다.

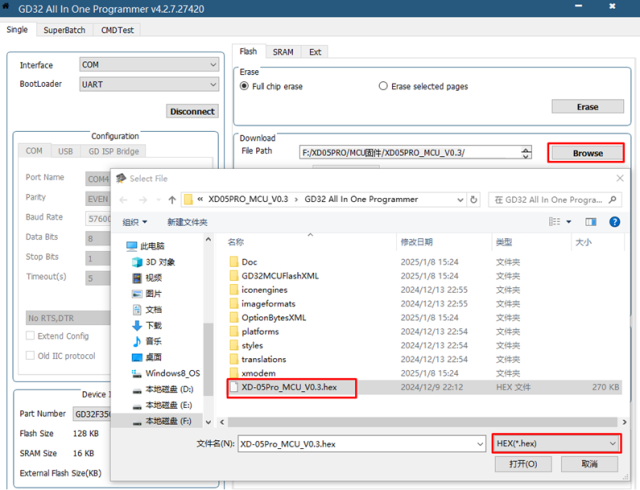

④ ‘Browse’를 클릭하여 업그레이드할 펌웨어를 선택해주세요

파일 선택 창의 파일 형식을 hex로 바꿔주신 후 펌웨어 "XD-05Pro_MCU_V0.7"를 선택하여 "열기"를 클릭합니다.

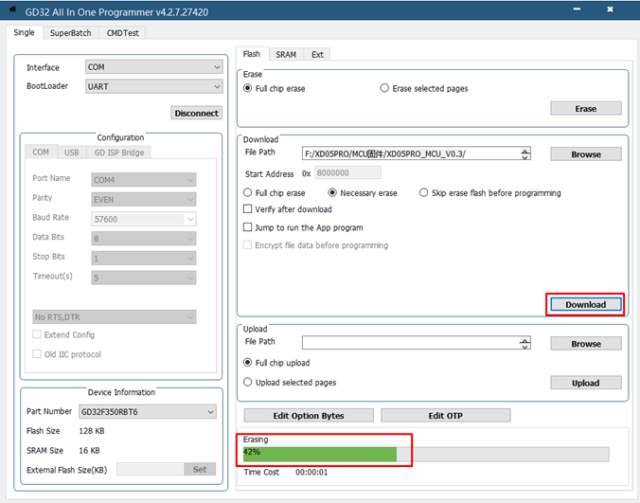

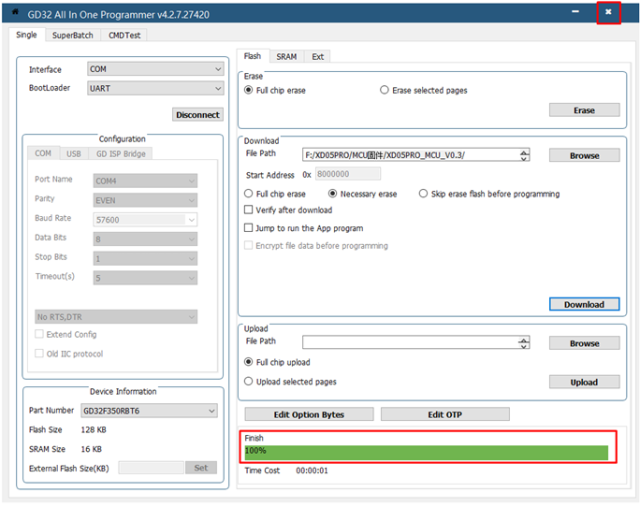

⑤ 마지막으로 다운로드를 누르시면 제품의 펌웨어 업데이트가 진행됨을 볼 수 있습니다.

**펌웨어 업데이트 확인

① 케이블 및 업그레이드 보드를 제거해줍니다.

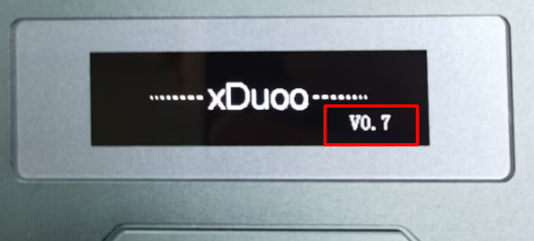

② DAC를 결착 후 전원을 켜면 아래와 같이 화면에 표시됩니다.
